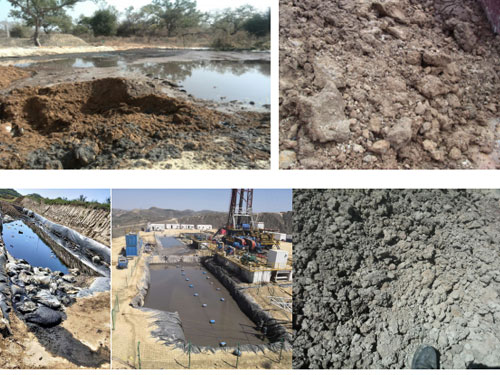

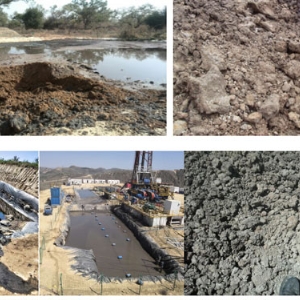

本产品以物理化学协同固化技术为核心，通过创新材料设计，实现钻井废弃物的快速干化、高强度固结与污染物长效封存，为油田废弃物治理提供科学的解决方案。

技术原理

1.1 水分定向吸附与锁定

材料内部构建多级孔道结构（小孔0.2-2μm，大孔20-100μm），通过表面羟基与水分子的强氢键作用（结合能＞45kJ/mol），实现泥浆中自由水的快速捕获：

· 吸附效率：在25℃环境温度下，15分钟内吸附泥浆中93%的自由水（ASTM D2216测试标准）。

· 孔隙演变：固化体孔隙率从初始50%降至9.8%（压汞法测定，孔径分布曲线显示主峰从100μm迁移至0.5μm）。

1.2 离子键合强化体系

活性硅铝酸盐组分与泥浆中金属阳离子（Ca²⁺、Mg²⁺等）发生水化反应，生成三维网状凝胶结构：

· 凝胶生成动态：10分钟内生成C-S-H凝胶（XRD特征峰2θ=29.4°），30分钟凝胶相体积占比达65%（同步辐射原位观测）。

· 力学性能提升：28天抗压强度达12.5MPa，是传统水泥固化体（4.2MPa）的3倍。

1.3 长效抗渗屏障构建

通过表面接枝改性剂（接触角＞130°），在固化体表层形成连续疏水膜（AFM观测膜厚15-30nm）：

· 抗渗透性：渗透系数＜3×10⁻⁹ cm/s（ASTM D5084），低于天然黏土层4个数量级。

· 耐化学腐蚀：在5%硫酸溶液中浸泡60天，质量损失率＜0.5%（GB/T 17671标准）。
